催化燃燒環保設備集氣罩的設計

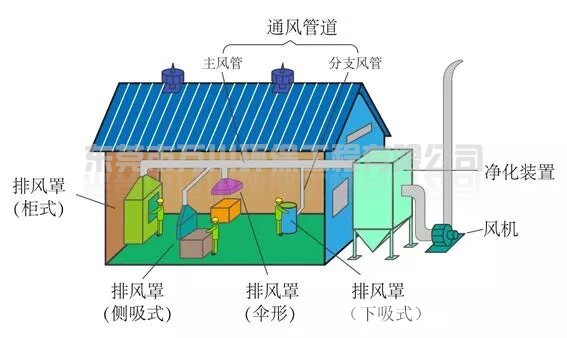

　　集氣罩在廢氣治理工程系統中處于前沿陣地，它主要借助于風機在罩口造成一定的吸氣速度而有效地將生產過程中產生的廢氣和有害氣體吸走，經過處理達到收塵凈化的目的。要合理、經濟地解決廢氣治理問題，正確地設計集氣罩也是至關重要的。

設計原則

　　集氣罩的形式，根據產生廢氣源的設備、工作環境的要求不同，可以是多種多樣的，但無論是哪種形式的集氣罩在設計時都應該遵循“通、近、順、封、便”的原則。

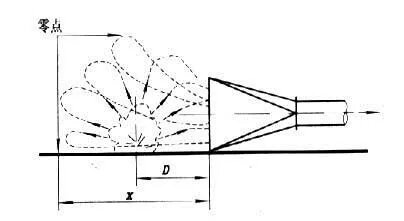

　　通：就是廢氣能暢通地被吸走。通常物料從高處落地時，會向四面散發，此時，廢氣的散發速度稱為飛揚速度。物料落點處的廢氣飛揚速度大。隨著廢氣散發距離的增加，達到一定距離后，其散發速度為零。當廢氣散發速度較大時，不容易被捕集。而散發速度達到零時，廢氣被捕集就容易得多了。速度達到零點的那一點稱為控制點，控制點到集氣罩口的距離為x，廢氣源至集氣罩口的距離為D，如下圖所示。

　　在實際工作中，為有效捕集廢氣，應根據廢氣源周圍空氣運動的速度、廢氣的有害程度，使集氣罩在該處造成一個吸收速度(稱為控制風速)。要在廢氣源點造成一定的控制風速，必須有相應的罩口風速(罩口面風速)。對一定形式的集氣罩，風量愈大，罩口風速愈大，控制風速也愈大，廢氣就容易被捕集。

　　近：就是集氣罩要盡量靠近廢氣源。

　　順：在生產中，必須在順著廢氣飛濺的方向設置罩口正面對著含塵氣流的集氣罩，使集氣罩充分利用含塵氣流的動能，以提高捕集效果。

　　封：就是在不影響操作和生產的前提下，集氣罩應盡可能將廢氣源包圍起來。這樣有利于用較少的抽風量達到收塵效果。

　　便：就是集氣罩的結構設計應便于操作，便于檢修。

　　通、近、順、封、便這五個方面是一個整體，不可分割，但也常常發生矛盾，尤其是近、順、封與便更是常發生矛盾。當集氣罩和廢氣源設置太近時，操作往往不方便。所以，設計過程也是正確處理這些矛盾的過程。

　　本篇主要講述VOCs廢氣集氣罩的風量設計。

密閉罩及通風柜風量計算

　　密閉罩及通風柜的風量按式1計算。
